Общая информация |
Дата выхода на рынок | 2023 г. |
|

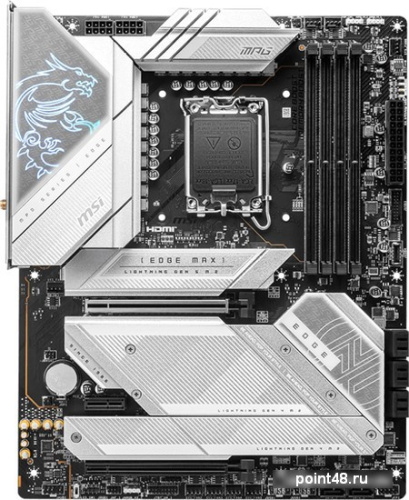

Информация | MPG Z790 EDGE TI MAX WIFI Support Intel® Core™ 14th/ 13th/ 12th Gen Processors, Intel® Pentium® Gold and Celeron® Processors for LGA 1700 socket Supports DDR5 Memory, up to 7800+(OC) MHz Lightning Fast Game experience: PCIe 5.0 slot, Lightning Gen 5 x4 M.2, USB 3.2 Gen 2x2 Enhanced Power Design: 16+1+1 Mirrored Power Arrangement, dual 8-pin CPU power connectors, Core Boost, Memory Boost Premium Thermal Solution: Enlarged heatsink with heat-pipe, MOSFET thermal pads rated for 7W/mk, additional choke thermal pads and M.2 Shield Frozr are built for high performance system and non-stop gaming experience 2.5G LAN and Wi-Fi 7 Solution: Upgraded network solution for professional and multimedia use. Delivers a secure, stable and fast network connection AUDIO BOOST 5: Reward your ears with studio grade sound quality for the most immersive gaming experience High Quality PCB: 6-layer PCB made by server grade level material Pre-installed I/O Shield: Better EMI protection and more convenience for installation |
Описание |
|
Технические характеристики |
Поддержка процессоров | Intel |
Поддержка поколений процессоров | Intel Gen14, Intel Gen13, Intel Gen12 |
Сокет | LGA1700 |
Чипсет | Intel Z790 |
Количество фаз питания | 16+1+1 |
Охлаждение фаз питания | Да |
Форм-фактор | ATX |
Подсветка | Да |
|
Память |
Тип памяти | DDR5 |
Количество слотов памяти | 4 |
Максимальный объём памяти | 256GB |
Режим памяти | двухканальный |
Максимальная частота памяти | 7 800 МГц |
Дополнительные характеристики ОЗУ | поддержка non-ECC, un-buffered планок памяти с частотами: 7800+(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) МГц
1DPC 1R макс. скорость до 7800+ МГц 1DPC 2R макс. скорость до 6600+ МГц 2DPC 1R макс. скорость до 6400+ МГц 2DPC 2R макс. скорость до 5600+ МГц
поддержка Intel XMP 3.0 |
|
Слоты расширения |
Версия PCI Express | 5.0 |
Всего PCI Express x16 | Да 2 |
Всего PCI Express x1 | Да 1 |
Всего PCI Express x4 | Нет |
Всего PCI Express x8 | Нет |
Дополнительные характеристики PCI | PCI-линии ЦП разъем PCI_E1, режим работы PCIe 5.0 x16
PCI-линии чипсета разъем PCI_E2, режим работы PCIe 3.0 x1 разъем PCI_E3, режим работы PCIe 4.0 x4 |
|
Интерфейсы накопителей |
M.2 | Да 5 |
Спецификации накопителей | слоты ЦП слот M.2_1, тип 22110/2280/2260, режим работы PCIe 5.0 x4
слоты чипстеа слот M.2_2, тип 2280/2260, режим работы PCIe 4.0 x4 слот M.2_3, тип 2280/2260/2242, режим работы PCIe 4.0 x4 и SATA слот M.2_4, тип 2280/2260/2242, режим работы PCIe 4.0 x4 слот M.2_5, тип 2280/2260, режим работы PCIe 4.0 x4 |
SATA 3.0 | Да 8 |
RAID | Да 0, 1, 5, 10 - NVMe/SATA |
|
Сеть и связь |
Слот для модуля Wi-Fi | Да |
Wi-Fi | Да 802.11be (Wi-Fi 7) |
Bluetooth | Да 5.4 |
Ethernet | Да 1x 2.5 Гбит/с |
|
Аудио и Видео |
Поддержка встроенной графики | Да |
Поддержка SLi/CrossFire | Нет |
Встроенный звук | Да Realtek ALC4080 |
Звуковая схема | 7.1 |
|
Разъемы на задней панели |
USB 2.0 | Нет |
USB 3.2 Gen1 Type-A (5 Гбит/с) | Да 4 |
USB 3.2 Gen2 Type-A (10 Гбит/с) | Да 4 |
USB 3.2 Gen1 Type-C (5 Гбит/с) | Нет |
USB 3.2 Gen2 Type-C (10 Гбит/с) | Да 1 |
USB 3.2 Gen 2x2 (20 Гбит/с) | Да 1 |
USB4 (до 40 Гбит/с) | Нет |
USB-C (Thunderbolt 3) | Нет |
USB-C (Thunderbolt 4) | Нет |
Цифровой выход S/PDIF | Да 1 |
Аудио (3.5 мм jack) | Да 5 |
COM | Нет |
LPT | Нет |
PS/2 | Нет |
DisplayPort | Да 1 |
Версия DisplayPort | 1.4 |
mini DisplayPort | Нет |
VGA (D-Sub) | Нет |
DVI | Нет |
HDMI | Да 1 |
Версия HDMI | 2.1 |
|
Внутренние разъемы |
USB 2.0 | Да 4 |
USB 3.2 Gen1 Type-A (5 Гбит/с) | Да 2 |
USB 3.2 Gen2 Type-A (10 Гбит/с) | Нет |
USB 3.2 Gen1 Type-C (5 Гбит/с) | Нет |
USB 3.2 Gen2 Type-C (10 Гбит/с) | Да 1 |
USB 3.2 Gen 2x2 (20 Гбит/с) | Нет |
Thunderbolt 3 | Нет |
Thunderbolt 4 | Нет |
Цифровой выход S/PDIF | Нет |
COM | Нет |
LPT | Нет |
Разъемы для вентилятора ЦП | Да 1 |
Разъемы для СЖО | Да 1 |
Разъемы для корпусных вентиляторов | Да 6 |
Разъемы для подсветки ARGB 5В | Да 3 |
Разъемы для подсветки RGB 12В | Да 1 |
Описание внутренних разъемов | 1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x CPU Fan 1x Pump Fan 6x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 1x TBT connector (JTBT, supports RTD3) 1x Tuning Controller connector(JDASH) 3x Addressable V2 RGB LED connector (JARGB_V2) 1x RGB LED connector(JRGB) 1x TPM pin header(Support TPM 2.0) 4x USB 2.0 ports 2x USB 3.2 Gen1 Type A ports 1x USB 3.2 Gen2 Type C ports 1x ARGB+FAN Header (JAF_1) 1x USB4 card connector (JTBT_U4_1, supports RTD3) 4x EZ Debug LED 1x EZ LED Control switch |
|
Габариты |
Длина | 304.8 мм |
Ширина | 243.84 мм |
|
Комплектация |
Комплектация | - |
|
